PG型 歩行者用遮断機
安全対策の見える化で歩行者の安全を守ります。

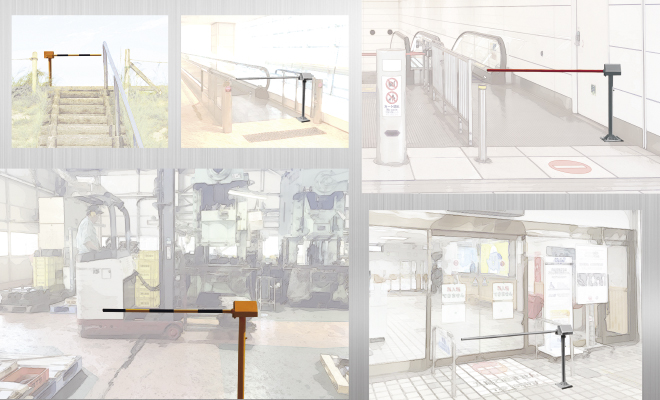

●誤進入の防止 ●工場・私有地での安全対策 ●敷地のゲートとして

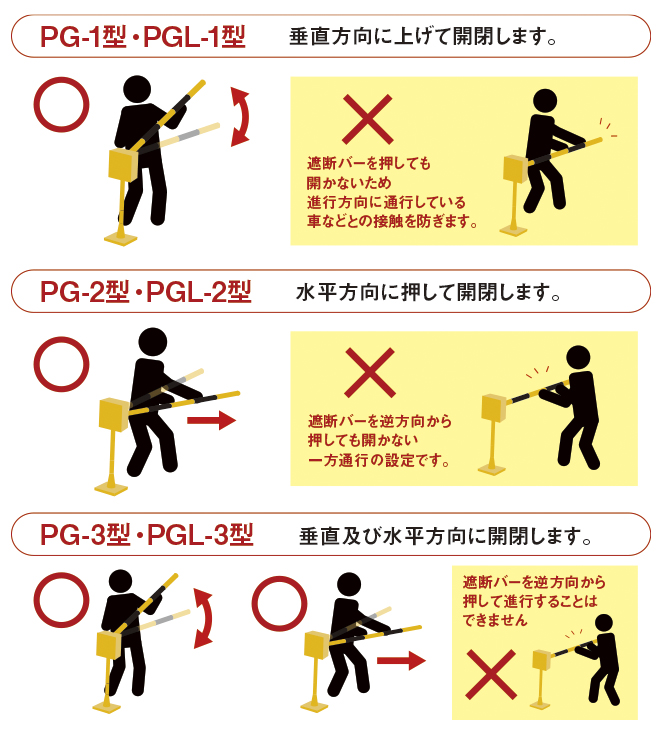

PG型 歩行者用遮断機の仕組み
PG型 歩行者用遮断機の特徴
1
簡単操作
遮断バーの開閉は垂直及び水平方向に設定可能で逆流を防止します。また開けた後の重力で元の位置に戻る半自動と手動が選べます。
2
らくらく設置
シンプルな形状で、ウエイトがないので狭い場所でも設置可能。また、幅員に応じて遮断バーの長さは任意で設定可能です。
3
保守性の向上
単体での交換が可能なので、遮断バー折損時や回転ヘッド故障時のスピーディーな保守作業を実現しました。

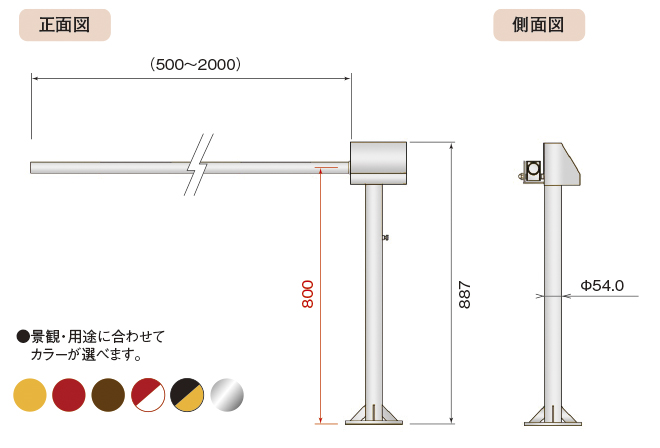

PG型 歩行者用遮断機の図面
PG型 歩行者用遮断機の仕様
製品規格
| 種 類 | 基礎タイプ・ベースプレートタイプ |
| 本体支柱 | STKM13A（JIS G 3445）（機械構造用炭素鋼鋼管）
塗装：グレーまたは黄色（標準色） ※上記以外は特注塗装となりますのでご相談ください。 |
| 遮断バー | GFRP中空パイプ P-3025
Φ30.0×L500mm、1000mm、L1500mm、L2000ｍｍ 反射シート 封入レンズ型 再帰反射シート ※色によっては無反射タイプとなります |
| 可動範囲 | 水平90°、垂直90° 可動 ※タイプにより異なります。 |
| 基礎サイズ | ・本体支柱基礎 □300×H400（1基） |
| 構造計算書 | 構造計算書の提出不可（簡易構造の為） |
※予告無く仕様を変更することがありますので、ご了承ください。
